在波紋板和轉角之間形成一管，使兩種介質在交替管道中流動，保持相反(反向流動)。兩相冷卻劑(蒸汽+流體)從熱交換器左下半部進料，其蒸汽質量取決于工廠的運行環境。
液相蒸發是在管道中進行的，按照要求，這個過程會產生一定程度的過熱，因此，這個過程叫做“干膨脹”。在蒸發器示意圖中，深藍色和淺藍色箭頭表示冷卻劑連接的位置。冷卻水(鹽水)流向管道的另一側;深紅色和淺紅色箭頭表示水(鹽水)的連接位置。

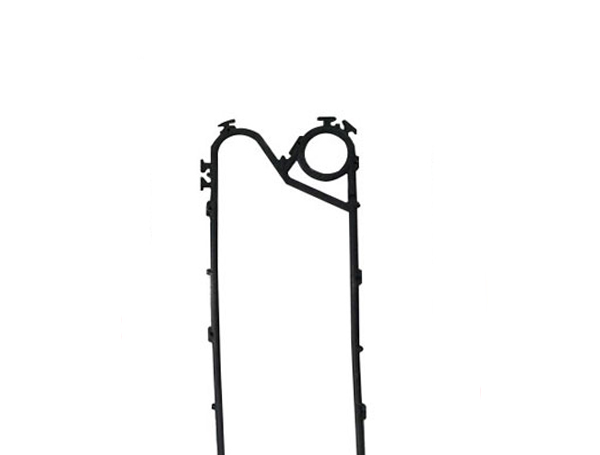

在非壓力狀態,再次夾設備根據制造商提供的夾緊尺寸,大小應均勻,和按大小的偏差不得大于±0.2 nmmn板塊的總數,和兩個緊迫的板塊之間的并行性應該保持在2毫米的范圍內。對泄漏部位進行標記，然后拆開換熱器，逐一檢查解決，重新組裝或更換墊片和墊板。拆卸換熱器，修理或更換變形的板。如果沒有備件，變形的部分可暫時拆下，再重新組裝。拆卸后的板材重新組裝時，應清潔板材表面，防止污垢粘在墊片密封面上。可以
金屬板與固定板之間介質泄漏的操作:馬克泄漏的地方,打開熱交換氣,檢查墊片和金屬板上的連接是否有錯位,家務,裂縫或其他損壞,檢查是否可移動蓋板壓力不均勻,或板上有雜物,這可能會破壞墊片和相鄰表面之間的聯系,檢查鋼板本身是否有裂縫或孔洞。
鉻酸鹽-鋅--膦酸鹽：這種方法用膦酸鈉代替聚磷酸鹽外與上一種方法相似，氨基甲叉磷酸鹽也可以用于比為聚磷酸鹽所規定的pH值要高的場合。氨基甲叉膦酸鹽可以防止水垢，即使pH值為9也能控制鈣鹽的沉淀。鉻酸鹽-鋅--水解的聚丙烯酰胺：由于陽離子型共聚物水解的聚丙烯酰胺的分散作用，能夠防止或防止水垢的產生。
